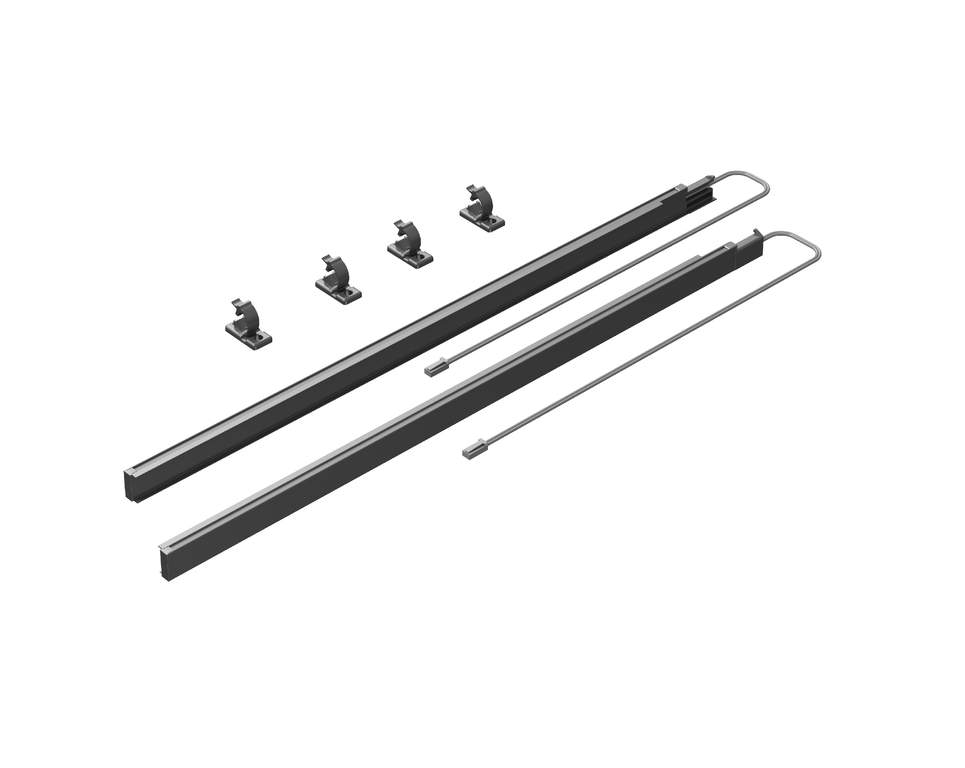

Комплект LED-подсветки ALPHALUX для ящика CRYSTAL со стеклянной боковиной длиной 450мм (2 ленты, 4 крепления)

     В случае использования ящиков Alphalux Crystal с боковинами со стеклянной вставкой, опционально можно дооснастить их LED-подсветкой, которая благодаря датчику движения, будет срабатывать при открывании ящика.

Для установки подсветки на ящик глубиной 450 мм Вам потребуются следующие позиции:

1. Комплект картриджей со светодиодной лентой и фиксаторами для проводов в размере 450 мм - ALF5045.LED

2. Коммутатор для подключения, работающий от батареек серии ААА (6 штук) - ALF50.LED

3. Боковины со стеклянной вставкой в размере 450 мм в желаемой высоте и цветовом исполнении:

• ALF5045L.96GL - боковины низкого ящика (L=Low) в цвете антрацит, длиной 450 мм;
• ALF5045L.97GL - боковины низкого ящика (L=Low) в цвете белый, длиной 450 мм;
• ALF5045M.96GL - боковины среднего ящика (M=Medium) в цвете антрацит, длиной 450 мм;
• ALF5045M.97GL - боковины среднего ящика (M=Medium) в цвете белый, длиной 450 мм;
• ALF5045H.96GL - боковины высокого ящика (H=High) в цвете антрацит, длиной 450 мм;
• ALF5045H.97GL - боковины высокого ящика (H=High) в цвете белый, длиной 450 мм;

Принцип монтажа:

1. Картриджи со светодиодной лентой вставляются в специальные пазы в боковинах со стеклянной вставкой.

2. На заднюю стенку ящика устанавливаются держатели для проводки.

3. Ответная часть коммутатора при помощи саморезов фиксируется на задней стенке.

4. В коммутатор устанавливаются батарейки серии ААА (в комплект не входят), а затем он устанавливается на уже зафиксированную на задней части ответную планку.

5. Штекеры от LED ленты фиксируются в соответствующих разъемах коммутатора.
